低功耗远距离功率放大器 SJPA350

Broadband 0.1 - 6GHz 2-in-1 Cascadable Power Amplifier

SJPA350是一款低功耗小体积远距离通信功率放大器，其宽带工作范围为sub-GHz至6 GHz。它由两个完全匹配的放大器组成，分别在3.3V和5V下工作，可以可以独立使用或作为级联放大器链使用，以实现更高的增益。该放大器采用超紧凑的1.5x1.5mm 6引脚DFN（双扁平无引脚）封装。

立即询盘

立即询盘

特性与应用

说明

规格

包装图样与尺寸

主要特点

先进GaAs HBT工艺

完全匹配的输入/输出端口

宽带0.1-6GHz操作或更高

增益：0.75/2.45/5.8GHz时为18/16/10dB

Psat:2.45/5.8GHz（3.3V）时为14/13dBm

Psat:2.45/5.8GHz（5V）时为19/18dBm

3.3/5V时的低静态电流30/47mA

1KV HBM集成ESD保护

超小型1.5x1.5mm DFN封装

关键应用

VHF/UHF/2.4/5.8GHz无线音频

ZigBee/线程/物质功率助推器

5-6GHz Wi-Fi驱动器或功率增强器

小基站 / 蜂窝直放站

用于高PAPR波形的线性驱动器，例如

如OFMD、WCDMA、LTE/5G

从VHF到C波段的通用驱动放大器

产品信息

引脚分配和引脚描述

引脚定义表

引脚编号	引脚名称	描述
1	Input2	5V 功率放大器的射频输入
2, 5	GND	地（接地）
3	Output1/Vcc1	3.3V 功率放大器的射频输出/供电电压
4	Input1	3.3V 功率放大器的射频输入
6	Output2/Vcc2	5V 功率放大器的射频输出/供电电压

绝对最大额定值

电气与环境参数规格表

参数	3.3V PA 额定值	5V PA 额定值	单位
最大电压	3.6	5.25	V
最大电流	50	80	mA
最大输入功率	+10	—	dBm
结温	+150	—	℃
工作温度	-40 到 +85	—	℃
存储温度	-40 到 +150	—	℃
湿度敏感等级	MSL1	—	—

注意：不要超过上述参数中的任何一个或组合。持续运行在或高于绝对最大额定值可能会导致设备永久损坏。假设最大输入额定功率50欧姆负载阻抗。

电气规格（3.3V PA）

电气性能规格表

参数	条件	规格（最小值）	规格（典型值）	规格（最大值）	单位
工作电压	—	3.15	3.30	3.45	V
静态电流	—	—	30	—	mA
小信号增益	在 2.45GHz 下	—	16	—	dB
小信号增益	在 5.8GHz 下	—	12	—	dB
饱和输出功率	在 2.45GHz 下	—	14	—	dBm
饱和输出功率	在 5.8GHz 下	—	13	—	dBm
输入回波损耗	在 2.45GHz 下	—	13	—	dB
输入回波损耗	在 5.8GHz 下	—	14	—	dB
输出回波损耗	在 2.45GHz 下	—	13	—	dB
输出回波损耗	在 5.8GHz 下	—	7	—	dB

电气性能规格表

*带3欧姆偏置电阻器。

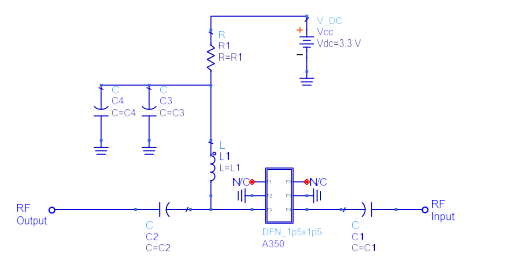

应用示意图（3.3V PA）

电气规格（5V/5V级联）*

电气性能规格表

参数	条件	规格（最小值）	规格（典型值）	规格（最大值）	单位
工作电压	—	4.75	5.0	5.25	V
静态电流	—	—	47*	—	mA
小信号增益	在 2.45GHz 下	—	16	—	dB
小信号增益	在 5.8GHz 下	—	10	—	dB
饱和输出功率	在 2.45GHz 下	—	19	—	dBm
饱和输出功率	在 5.8GHz 下	—	18	—	dBm
输入回波损耗	在 2.45GHz 下	—	15	—	dB
输入回波损耗	在 5.8GHz 下	—	15	—	dB
输出回波损耗	在 2.45GHz 下	—	13	—	dB
输出回波损耗	在 5.8GHz 下	—	8	—	dB
